Trapez Levha

TRAPEZ LEVHA

Alaşım : AA 3000 serisi

Kalınlık : 0,30-1,00 mm

Kondisyon : Standart üretim H18 (tam sert) olarak          Bu formda 1200 mm lik rulo kullanılmıştır

yapılmasına karşın, isteğe bağlı olarak

farklı kondisyonlarda üretilebilir.

Yüzey : Düz, gofrajlı, boyalı

Uzunluk : Max. 12.000 mm, Min. 1000 mm.

PROFİL UZUNLUK TOLERANSI

PROFİL KALINLIK TOLERANSI

Uzunluk ≤3500 mm Uzunluk ≤3500 mm

Kalınlık (mm) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 ±7.00 mm İlave edilen her 1000 mm uzunluk için toleransa 0,5 mm ilave edilir

Tolerans±mm 0,04 0,05 0,06 0,06 0,07 0,07 0,08 0,08

FORM ÖLÇÜLERİ

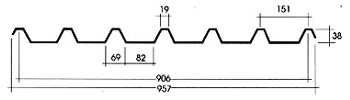

Boyutlar mm Toplam Genişlik Faydalı Genişlik Oluk Adımı Oluk Derinliği

957 906 151 38

Tolerans±mm 6,0 6,0 6,0 1,5

KALINLIKLARA BAĞLI OLARAK M² AĞIRLIKLARI

Kalınlık (mm) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00

Kg/m² 1,077 1,463 1,795 2,154 2,513 2,872 3,230 3,589

TRAPEZ LEVHA PROFİLİ TEKNİK DEĞERLERİ

ASSAN PROFİL 27/200 ASSAN PROFİL 18/76 ASSAN PROFİL 38/151 ASSAN PROFİL 38/151

   Bu formda 1200 mm lik rulo kullanılmıştır Bu formda 1000 mm lik rulo kullanılmıştır.

TRAPEZ LEVHALARININ (38/151 profil)

TAŞIYABİLECEĞİ -MAX. YAYILI YÜKLER kg/m² ALUMİNYUM LEVHA AĞIRLIKLARI kg/m² AKSESUARLARI VE EK MALZEMELERİ

Aşık
Aralığı
(mm) LEVHA KALINLIĞI (mm) 1000 2000 3000 4000 5000 6000 Düz Mahya

0,15 0,41 0,81 1,22 1,62 2,03 2,43

1,20 1,00 0,90 0,70 0,60 0,55 0,50 0,20 0,54 1,08 1,62 2,16 2,70 3,24 Trapez Mahya

1200 1251 981 846 576 441 373 306 0,25 0,67 1,34 2,01 2,68 3,35 4,02

1400 919 721 621 423 324 274 224 0,30 0,81 1,62 2,43 3,24 4,05 4,86 Özel Trapez Mahya

1500 800 628 541 368 282 239 196 0,35 0,94 1,88 2,82 3,76 4,70 5,64

1600 704 552 476 324 248 210 172 0,40 1,08 2,16 3,24 4,32 5,40 6,48 Özel Sıvı Dibi

1800 556 436 376 256 196 166 136 0,45 1,21 2,42 3,63 4,84 6,05 7,26

2000 450 353 305 207 159 134 110 0,50 1,35 2,70 4,05 5,40 6,75 8,10 Özel Saçak Altı

2200 372 292 252 171 131 111 - 0,55 1,48 2,97 4,44 5,94 7,42 8,88

2400 313 245 212 144 110 - - 0,60 1,62 3,24 4,86 6,48 8,10 9,72 Düz Saçak Altı

2500 288 226 195 133 - - - 0,70 1,89 3,78 5,67 7,56 9,45 11,34

2600 266 209 180 123 - - - 0,90 2,43 4,86 7,29 9,72 12,15 14,58 Kenar Kaplama

2800 230 180 155 106 - - - 1,00 2,70 5,40 8,10 10,80 13,50 16,20

3000 200 157 135 - - - - 1,20 3,24 6,48 9,72 12,96 16,20 19,44 Özel Kenar Kaplama
